Brand Name : | SJK |
Model Number : | SJK-SR433.92-6026-A6 |
Price : | negotiable |
Payment Terms : | T/T |
Supply Ability : | 30Kpcs per Month |
Delivery Time : | 4-6 wks |

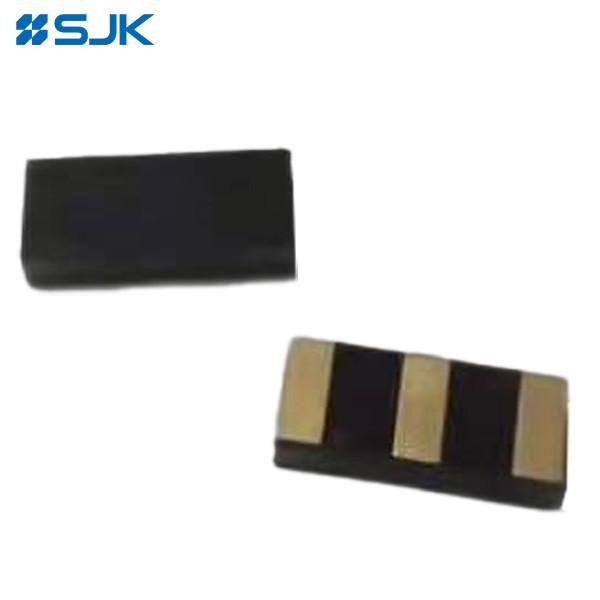

6026 SMD SAW Resonator 310~433.92MHz 6.0x2.6×1.2mm ±75KHz
Item | Minimum | Typical | Maximum | Unit | ||
Center Frequency | Absolute Frequency | fc | 314.925 | 315.00 | 315.075 | MHz |
Tolerance from 315.00MHz | △fc | ±75 | KHz | |||
Insertion Loss(min) | IL | 1.6 | 2.0 | dB | ||
Quality Factor | Unloaded Q | QU | 13991 | |||
50Ω Loaded Q | QL | 2605 | ||||
Frequency Aging | Absolute Value during the First Year | |fA| | ≤10 | ppm/yr | ||
DC Insulation Resistance between Any Two Pins | 1.0 | MΩ | ||||
RF Equivalent RLC Model | Motional Resistance | RM | 22.8 | 26 | Ω | |
Motional Inductance | LM | 161.8 | µH | |||
Motional Capacitance | CM | 1.57 | fF | |||
Static Capacitance | C0 | 3.2 | pF |
